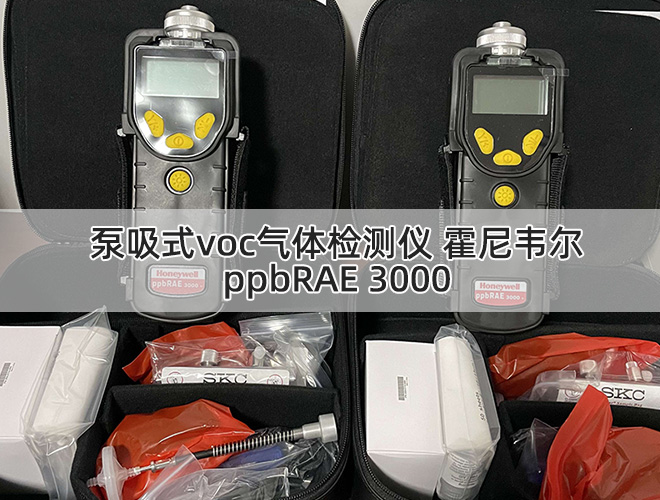

美国华瑞ppbRAE 3000手持式voc气体检测仪产品介绍及使用维护

标准配置：

1、ppbRAE 3000主机（也叫华瑞PGM-7340）

2、标定套件

3、充电/下载适配器

4、AC/DC 适配器

5、碱性电池适配器

6、数据线

7、用户指南、快速入门指南及相关资料的光盘

产品概述：

ppbRAE 3000手持式VOC检测仪结构紧凑，是一个广谱的VOC气体检测器，及可在危险环境下工作的数据采集器。它使用带9.8eV、10.6eV或11.7eV气体放电灯的光离子化检测器（PID）实时检测挥发性有机化合物（VOC）。

主要特点如下：

1、重量轻、结构紧凑

• 结构紧凑、重量轻、坚固耐磨

• 内置采样泵

2、PID技术成熟可靠，性能稳定、测量精确

• 使用充电电池盒，可连续监测 16 小时

• 在 ppm 级连续监测VOC气体

3、用户界面友好

• 对 STEL, TWA, 高/低峰值可预设警报限值

• 当检测气体浓度超限时，会激活蜂鸣器和闪动的 LED 显示

4、数据采集功能

• 260000点的数据采集容量，数据可下载至计算机

主要部件：

ppbRAE 3000 手持式 VOC 气体检测仪由一个带微处理机和电子回路的 PID 组成。仪器外部套有粗纹的高性能橡胶套，并配有带背景灯的液晶显示，及用户进行操作的三个操作键。内置照明灯，便于在光线昏暗的检测点使用。仪器主要部件如下

仪器主要部件如下：

功能键：1个操作键，和2个一般操作及仪器编程的程序键

带有背景灯的LCD显示，供用户查看实时及计算测量值

内置照明灯

气体一旦超标，即会发出 LED 红灯和峰鸣器的声光报警

电池充电插口

气体输入输出口

连接 PC 的通讯接口

橡胶保护套

技术指标：

尺寸： 25.5×7.6×6.4cm

重量： 738g（带电池盒）

传感器： 10.6eV、9.8eV 或 11.7eV 紫外灯的光离子化检测器（PID）

电池： 可充电锂离子电池（嵌入式，可现场充电，4.2V/3300mAH）

碱性电池盒（需装 4 个 5 号电池）；仅限在安全区域使用

充电时间： 不超过 8 小时可充满

电池工作时间： 使用锂离子电池连续工作 16 小时

显示屏： 大屏幕点阵 LCD 显示、带背景灯

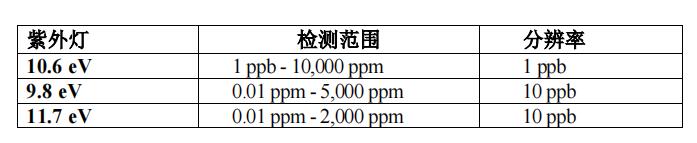

检测范围及分辨率

响应时间（T90）：2秒

测量精度（异丁烯）： 10-2000 ppm: 标定点的±3%

PID 检测器： 灯及传感器易于清洗、更换

校正系数： 内置200余种VOC气体（根据RAE公司的技术指南 TN-106编制）

标定： 两点式零点/扩展标定

标定储存： 可储存8次单独的校正，警报限度和标准气体的数值

进气探头： 柔韧的5英寸采样管

无线模块： 蓝牙装置(2.4GHz)；RF模块 (433MHz、868MHz 、915MHz或 2.4GHz)

键盘： 1 个操作键、2 个功能键、1 个照明灯开关

直接读出： I 实时检测值、TWA 值、STEL 值、峰值、电池电压

安全级别： 美国、加拿大：UL、 cUL 认证，Class I, Division 1, Group A, B, C, D

欧洲：ATEX II (1G EEx ia IIC T4) IECEx(Ex ia IIC T4)

EMI/RFI： 强力抗电磁/射频干扰；符合 EMC R&TTE (射频模块)标准

报警设置： 单独设置 TWA、STEL 和高/低报警限值

操作模式： 卫检模式或调查模式

报警： 95dB@30cm 的蜂鸣器以及LED红灯闪动提示气体超标、电池电压不足或传感器故障

报警模式： 锁定或自动重置

时钟： 对所采集数据信息自动作日期和时间标记

数据采集： 260,000 点的数据容量，带以时间日期标记、序列号、用户 ID、检测点 ID 等

通信： 可通过充电机座或 Bluetooth TM（蓝牙装置，需选购），利用计算机下载检测数据、上传仪器参数设定；可选内置的无线模块实现无线数据传输

采样泵： 内置，流速 450-550cc/min

使用温度： -20℃ to 50℃ (-4º to 122º F)

使用湿度： 0% to 95%相对湿度（无冷凝）

外壳（含橡 高性能橡胶，防水防尘，配橡胶保护套；换电池时无需卸下橡胶保护套）： 胶套

仪器操作

PpbRAE3000是一款适于在危险环境下工作的宽量程的 VOC 气体检测仪，可实时提供检测数据，一旦气体超限，立即自动激活报警装置。仪器在出厂前已预先设定报警限值，并通过标准气标定了传感器，但在初次使用之前，应测试仪器是否进行了有效的标定。仪器充满电并适当标定后，可立即投入使用。

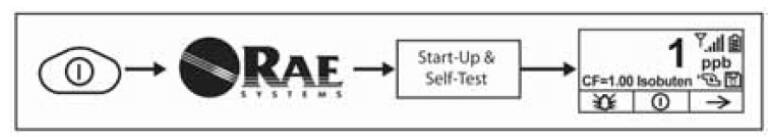

打开仪器

1. 在关闭状态下，长按模式键打开仪器。

2. 显示屏打开时，松开模式键。

仪器开启时最初显示 RAE 公司的标识（如果不能正常显示，则仪器有可能出现

了故障，届时请与 RAE 公司技术支持联系），然后进入自检，如检测（包括传感器、

内存测试）失败，请阅读本指南的故障排除部分，寻找解决办法。启动完成后，屏幕上将显示出检测读数和各种功能图标。

关闭仪器

1. 按住模式键3秒后出现5秒倒计时的关闭提示。

2. 读秒结束后，松开模式键。

3. “Unit off…”后，仪器马上关闭。

注意：关闭等待中应一直按住模式键，直到倒计时读秒结束。如果中途松开模式键，关闭操作取消，仪器恢复正常工作状态。

内置照明灯操作

仪器配有内置照明灯，用于在光线昏暗处操作。按照明灯开关，打开照明灯，再按一次关闭。

注意：照明灯开启时间过长将减少电池的使用时间。

内置采样泵

仪器内置了一个采样泵。它是一种膜片泵，流速可达 450–550 cc/min。如果连接内径 1/8 英寸的特氟龙管，它可以每秒 3 英尺（0.9m）的速度抽取水平距离 200英尺（61m），垂直距离 90 英尺（27.5m）的样气。

注意：在调查模式下，该泵从仪器开启而自动开启并一直保持，随采样的手动停止而停止。

如果液体或其他物体被吸入气体入口的过滤器而使泵停滞，仪器将检测堵塞并自动停泵，并激活报警装置，显示屏上出现闪动的泵符号。用户应当在排除泵滞条件后，按[Y/+]键重新开启采样泵。

背景灯

LCD 屏幕配有背景灯以便在弱光下读数。

数据采集

数据采集时，仪器显示磁盘符号，表示数据采集正在进行。仪器在每次数据采集周期结束时（数据采集已开启）将气体浓度数据、用户 ID、现场 ID、序列号、上次的标定日期、报警限值等信息保存下来，即使仪器关闭，所有数据均被保存在仪器的内存中，不会丢失。可将数据下载到计算机。

数据采集事件

当数据采集开启后，检测的数据被保存。这些数据以“组”或“事件”的形式被保存。仪器每次开启，或设置参数更改，或数据采集的中断，均产生一个新测试时间并保存相关信息。每个事件的持续时间不超过 24 小时，或数据采集量不超过28,800 点。如果同一事件持续了 24 小时以上，会自动生成新事件。事件开始时间、用户 ID、现场 ID、气体名称、序列号、上次标定日期、报警限值等信息将被自动记录并保存下来。

数据采集样本

记录数据采集事件时，仪器保存数据的缩略形式。数据传输到计算机时，通过ProRAE Studio 软件的编排，可呈现样本数、日期、气体浓度及其他相关信息。

自动/手动/快照数据采集

仪器共有三种数据采集模式：

自动 默认模式。仪器开启采样时，自动采集检测数据。

手动 手动开启数据采集功能后，才能进行数据采集

快照 快照采样状态下采集数据（按模式键激活单一事件数据捕捉）

注意：仪器只能采用一种数据采集模式。

附件

仪器包含以下附件：

• AC 适配器（电池充电器）

• 碱性电池适配器

• 外部过滤器

• 有机气体调零套件

硬质携带箱套件包括以下附件：

• 标定适配器

• 标定调节阀与流量控制器

标准套件及附件

AC 适配器（电池充电器）

维护

以下仪器部件需要维护：

• 电池盒

• 传感器模块

• PID 灯

• 采样泵

• 进气连接管、过滤器

注意：仪器维护应当由专业人员完成。

注意：即使仪器关闭，仪器的印刷电路板仍与电池连通。因此，在仪器维修或更换传感器及任何内部零前，必须断开与电池的连接，否则，印刷电路板有可能发生严重损伤。

电池充电与更换

当仪器闪动空电池符号时，电池需要尽快充电。建议仪器在户外工作回来后一直充电。完全充满的电池可以连续使用大约 16 小时。对于完全放电电池的充电时间大约为 8 小时。如果需要，用户可在现场（已知无危险区域）更换电池。

警 告！

为减少点燃危险气体的危险，一定要在已知没有危险气体的环境中对电池充电，更换电池也是如此

传感器/灯清洗及更换

传感器模块由数个部件组成，并与灯室相连，如下图所示：

注意：一般情况下，无需清洗紫外灯。仅在出现以下几种情况时，请清洗 PID 传感器、紫外灯或灯室：

1. 标定后读数仍然不准确

2. 读数对湿气十分敏感

3. 化学液体进入该部件导致其损坏

使用外部过滤器有助于防止传感器被污染。

要取出传感器组件及紫外灯，小心地拧开灯室盖上的螺丝，拆除传感器适配器、进气探头以及金属过滤器，扶住 PID 传感器，轻敲一下，松动后可直接将其取出。

清洗 PID 传感器

将整个 PID 传感器模块浸入 GC 级甲醇中。推荐使用超声波清洗传感器至少15分钟。随后将其彻底干燥。绝不能用手触摸传感器电极。

用一块浸过甲醇的棉签，擦拭并清洁灯罩与传感器连接部位。

将传感器翻置，使插针向上，能看到传感器孔，检查是否有腐蚀或弯折，传感器金属插脚必须平直。如果需要，可仔细地处理，确保不要接触到特富龙点，并相互平行。确保传感器针的螺母紧固但不要过紧。如果传感器腐蚀或其他损坏，必须更换。

清洁灯室或更换灯

如果无法开启紫外灯，仪器会显示错误信息，提示用户需要更换紫外灯。

1. 若灯仍可使用，可用棉签以 GC 级甲醇清洁灯室及灯窗表面，在适当压力下，以环绕的方式擦拭灯窗。清洁后，以一定角度将灯面对光线，以检查是否有残余薄膜存在，重复上述步骤直至灯窗清洁。请勿使用水溶液清洁灯。清洁后，应彻底干燥灯及灯室。

注意：请勿用手指或其它物品触及灯窗表面，以免留下印迹。请勿使用丙酮或水溶液。

2. 若灯未开启，从灯室中取下 UV 灯。将 O 型圈套入新灯，并将新灯插入，避免与灯窗表面的接触。

3. 重新安装 PID 传感器模块。

4. 锁紧灯室盖。

采样泵

如果到达采样泵的使用年限，它将会消耗更多的电能，并且吸气能力明显降低。一旦出现这种情况，就需要更换或修理采样泵。当检查泵的流速时，确保进气口的连接紧密，且进气管的状态良好。将流速及与仪器进气口连接。当无气体泄露时，流速应当大于 450 cc/min。

若采样泵不能正常工作，请送到专门的维护点进行测试，必要时进行维修或更换。

清洁仪器

建议用户隔一段时间清洗仪器一次。请勿使用洗涤剂或化学溶剂。

仔细检查仪器基座、电池及充电座的连接部位是否已清洗干净。用干燥的软布擦拭不洁部位。请勿使用洗涤剂。
