湘仪台式低速离心机

TDZ4K使用说明书

湖南湘仪实验室仪器开发有限公司

第一章 安装与调试

1.1.离心机安装及要求

警告 不要把本机安装在靠近易燃易爆特性物质的地方，仪器通电前，手动打开离心机门盖，对离心室进行检查；在拿出离心室内的物品前，请勿通电。

1.2.安装环境：

★环境温度湿度：周围环境对离心机寿命、性能有一定的影响，离心机最好工作在允许的环境温度范围（10℃～35℃），相对湿度≤80%。

★要求附近无产生较大热源的和较强震动源的实验设备。

★避免安装在阳光直射、潮湿的地方。

★避免安装在空气中有腐蚀、易燃性、易爆性气体的场所。

★避免安装在有油污、多灰尘、多金属粉尘的场所。

1.3.安装位置：

★离心机工作时转子及附件处于高速旋转状态，所以离心机应放置水平，将离心机安装在水平坚实的台面上。

★离心机两侧及后面离墙壁应有较大空隙，以满足离心机散热对空气流通的要求。

1.4.安装步骤：

★收到货物时请检查包装箱外观是否完好，如果有损坏请及时与货运商交涉并通知本公司。

★打开外包装，小心地把离心机（连同泡沫包装）取出，放在水平坚实的台面上，取下泡沫包装，使离心机四个脚与台面均匀接触。

★打开门盖：用随机工具起子插入离心机门锁侧面的应急开锁孔，即可打开门锁；对离心室进行检查，拿出离心室内物品，清理干净离心室。

★核对装箱单：核对主机、附件、随机工具、随机文件是否齐全无误。

★转子安装：将转子从包装箱拿出，仔细检查转子在运输途中有无损伤变形，双手抱握住转子体，将转子垂直平稳地落放在转子座上，拧紧转子固定螺丝。

★确认电源电压与本机要求电压一致，把本机配备的电源线的插头端与离心机上的插座先连接，然后将电源线的另一端的插头插入外接电源插座，将离心机后面电源开关标有符号“”一端按下，接通电源。

1.5.离心机调试

★按各机型操作步骤进行操作，开机前首先确认一下转子是否有松动，离心机是否调水平、与水平面接触是否牢固，如果无异常则空负载运行，最大速度设置为1000r/min，开机运行至1000r/min后，再把最大速度设置为2000r/min,当速度运行至2000r/min后，再依次递加1000r/min直到本机所带转子允许的最高转速为止。

★配制最大负载，使用的如果是水平转子，应该用手按一下挂杯，看是否有卡杯现象，如果没有异常现象，则开始运行，最大速度设置为1000r/min，开机运行至1000r/min后，再把最大速度设置为2000r/min,当速度运行至2000r/min后，再依次递加1000r/min直到本机所带转子允许的最高转速为止；如无异常，则调试成功。

第二章 使用说明

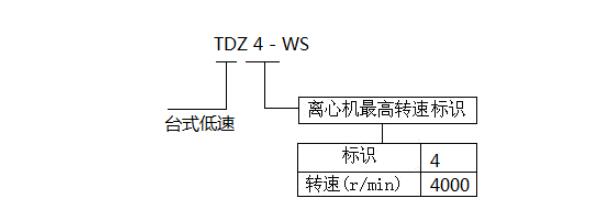

1.2.2.1.命名规则

图2.1 命名规则

2.2.主要技术参数

表2.2 主要技术参数

2.3.转子配置

根据此表来确定使用转子的最高转速、最大离心力，选用适配器、管架、吊蓝、挂杯。

表2.3 转子配置

2.4.主机结构及显示控制面板

本离心机由主机和附件组成，其中主机由机壳、离心室、驱动系统、控制系统和显示操作部分组成。转子和离心管（瓶）见附件（根据合同要求提供相对应的配件，请参考装箱单）。

图2.4 主机外形图

2.4.1.按键操作说明

图2.4.1a 显示控制面板

图2.4.1b 液晶显示窗口含义

指示灯状态及含义

 灯灭

 灯亮，表示选中相应的程序，或显示将要运行的过程；例：启动指示灯绿灯闪烁表示离心机已启动，并处在升速状态，绿灯常亮表示离心机正稳定运行在设定转速状态；停止指示灯红灯闪烁表示离心机处在降速状态,红灯常亮表示离心机已经停止运行。

1.1.1.计时模式选择

2.4.2.操作步骤

1.转子和试管检查：操作者在使用前，必须认真检查转子、试管。

2.安装转子：将转子套入驱动轴上,用十字螺丝刀顺时针拧紧锁紧螺丝。

3.离心管加液及放置：离心管加液应加入等重的液体，然后中心对称放入转子，转子中对称的两个离心管应该等重。离心管必须成偶数中心对称放置，否则会因不平衡而产生振动和噪声。

4.门盖的关闭：将门盖向下合到底，门锁自动锁住，显示屏显示门盖已关标志，表示门盖已锁紧。

5.按操作说明设置转子号、转速、时间、加、减速档位等参数。

6.启动和停止运行：

警告对离心室进行检查并拿出除转子以外的物品前切勿开机，否则可能损坏机器。

警告 严禁超速使用转子；因超速使用可能造成机器的损坏，甚至造成人员伤害。

a)启动：按 START STOP 按钮启动离心机，启动指示灯亮。

b)自动停止：设置的运行时间倒计时到零时，离心机自动减速停止运行，停止指示灯亮，当转速等于0 r/min时，才可以打开门盖。

c)人工停止：在运行中（运行时间倒计时未到零）按 START STOP 键离心机减速停止运行，停止指示灯亮，当转速等于0 r/min时可以打开门锁。

注意：若运行过程中发生停电，由于电子门锁不能动作，导致门盖打不开。请务必等转速为0时，用随机工具内起子插入离心机门锁位置侧面的应急开锁孔，即可打开门盖。

7.卸转子：当需要更换转子时,须卸下在用转子,用十字螺丝刀逆时针拧出锁紧螺丝,取出转子即可。

8.关闭电源：工作完成后，应将离心机后方的电源开关往下按，关闭电源后拔出电源线插头。

每天在最后一次使用完后应该将转子取出。
