宁波新芝SB-5200DT系列超声波清洗机使用说明书

１、产品概述

超声波清洗机是利用超声波在清洗液体中的空化效应，加速溶解和剥离被清洗的器皿内孔、盲孔内的灰尘、油脂等污垢。仪器的主要部件，关键器件均采用进口品牌产品，使仪器具有清洗速度快、效果好、不损伤表面、减轻劳动强度等优点。用户可根据需求选购带加温、调功、双频、高频（59K，低噪音，适合精洗）、扫频等不同功能的产品。

２、工作原理与构造

2.1工作原理

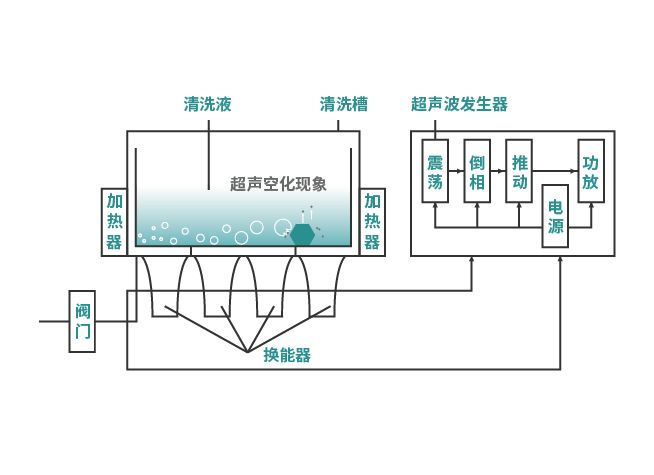

通过换能器，将功率超声频源的声能转换成机械振动，通过清洗槽壁将超声波辐射到槽子中的清洗液。由于受到超声波的辐射，槽内液体中的微气泡能够在声波的作用下快速变大破裂，破裂时产生的高强度剪切力作用于各类样品上，从而达到清洗、提取、乳化、加速溶解、粉碎、分散等作用。如下图2-1


图2-1 超声波清洗机工作原理图

2.2构造

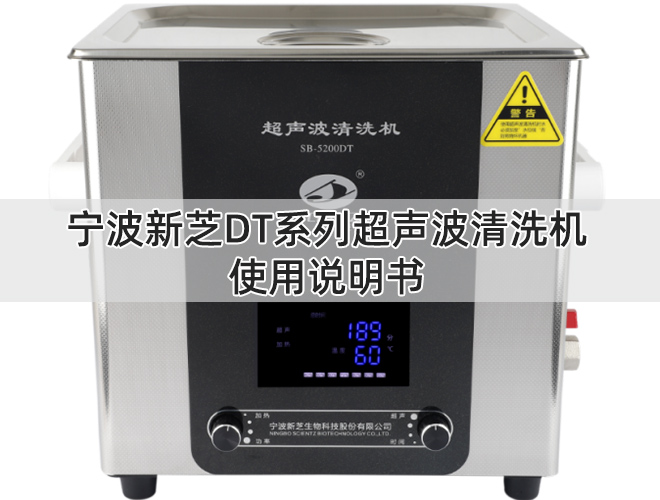

如下图2-2（产品图）


３、技术参数

型号	内槽	容量	频率	超声功率	加热功率	温度可调	时间可调	排水
	长宽高（mm）	L	KHZ	W	W	室温-80℃	Min
SB-3200DT	300155150	6	40	180	400	室温-80℃	1-999	/
SB-5200DT	300240150	10	40	240	800	室温-80℃	1-999	有
SB-5200DT	300240150	10	40	360	800	室温-80℃	1-999	有
SB-4200DT	300240200	14.4	40	480	800	室温-80℃	1-999	有
SB25-12DT	500300150	22.5	40	600	1000	室温-80℃	1-999	有
SB25-12DT	500300150	22.5	40	720	1000	室温-80℃	1-999	有
SB-800DT	500300200	30	40	840	1000	室温-80℃	1-999	有

４、仪器安装

4.1开箱检查

仪器包装运输前均已经过公司的严格检查，当你收到该仪器后，开箱前请仔细检查，注意是否存在下列损伤：

①　外包装倒置或变形；

②　外包装有明显湿水的痕迹；

③　外包装有明显被撞击的痕迹；

④　外包装有被打开过的迹象；

一旦发现上述损伤，请立即与本公司或当地销售商联系。

确认外包装完好后，请打开包装箱并进行开箱后检查：

①　按照装箱清单如下表4-1，检查所有器件是否完整；

②　仔细检查所有器件的外观，看是否有破裂、撞伤或变形

主机型号	DT系列
清洗机主机	1台
网篮	1只
隔音盖	1个
排水管	1根
合格证	1份
保修卡	1份
说明书	1份

表4-1 DT系列超声波清洗机开箱清单

确认配件齐全后，即可按本说明书要求安装仪器。

4.2 仪器安装

放置仪器：

仪器应放置于干燥水平桌面，避免阳光直射，禁止接触腐蚀性物质，线路连接正确且满足排气要求。

仪器运行前的步骤：

①　在清洗槽内加入清水或洗涤剂至水位线至水位线，如下图4-2所示。根据不同的清洗要求，添加洗涤剂，可见清洗液参照表4-2-1


图4-2 加入清洗液

注：清洗液的温度不得高于70℃，液面不得超过水位线。

表4-2-1 清洗液参照表

清洗件及污垢	洗涤剂	清洗液浓度
机械配件	工业洗涤剂	（5-10）%或清洗需要
五金件	工业超声波	①
碳精粉	洗涤剂	②
切削油，渣油，牛油，轻油	工业用油	③
金属屑，金属氧化物，锈迹	洗涤剂	④
表带，工件，尘垢，印迹	⑤	（5-10）%
抛光剂，铁红粉，硅藻土	抛光材料洗涤剂	（5-10）%
电子原件，电路板	电器原件洗涤剂	（5-10）%
光学仪器	光学器件洗涤剂	（5-10）%
光学玻璃	⑥	⑦
磁性材料	磁性材料洗涤剂	（5-10）%
金银，珠宝，白金	宝石洗涤剂	（5-10）%
